7.7. Tervezőrendszerek

A műhelyi programozás mellett a programozás gyakran a munka-előkészítő részlegekben zajlik. Ezzel a CNC gépek állásideje lecsökken és a programozást egy zajmentes helyen végezhetjük, így egy koncentráltabb, hibamentesebb programozás válik lehetővé. Ettől függetlenül az optimalizálást és a programkorrekciót továbbra is a gépnél kell végezni, tehát a gépkezelőnek ismernie kell az ide vonatkozó programszerkezetet és a vezérlés teljes programozását. A kézi programozó-helyeken a PC-t ugyan úgy kell programozni, mint a gépet. Csak a gép kezelőpultját váltja fel a PC billentyűzet. A CNC programot közvetlenül át lehet vinni a szerszámgépre. A szoftver szimulálja a programot, szerszámadatok bevitele után figyelembe veszi azokat, szintaktikai hibákra figyelmeztet, kirajzolja a szerszámpályákat, stb.

Gépi programozásnál a programot már nem CNC mondatok
ban adjuk meg a PC-n, hanem az adott rajz alapján mértani alapelemek segítségével határozzuk meg a munkadarabot. A megmunkálási sorrendet és a munkadarab körvonalának megmunkálási pályáját a képernyőn rögzíthetjük. Ezekből az információkból a technológiai és kapcsolási adatok hozzá-
rendelése után előáll a forrásprogram. Ez a szerszámmozgások meghatározását egy általános formában tartalmazza. Így azokat a gépi programozóhelyeken is lehet szimulálni. A poszt-
processzor (program) a forrásprogramot az adott vezérlésre jellemző CNC programra fordítja. Minden CNC vezérlés-
típushoz külön speciális posztprocesszor szükséges. Nagy előnye, hogy a munkadarabot különböző vezérlésű gépeken is egyszerűbb legyártani, mivel a megmunkálás rajza, a forrás-
program rendelkezésre áll, (és csak egyszer kell elkészíteni) és csak az adott vezérléshez kell posztprocesszálni [ 16.]

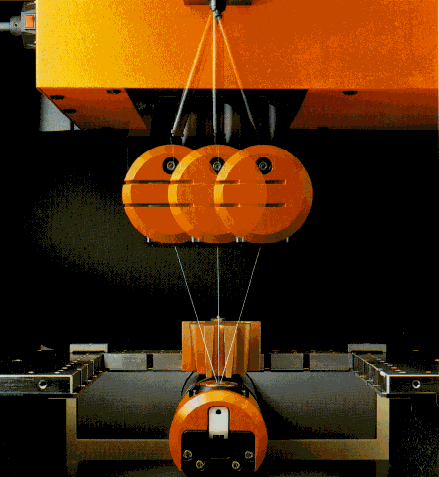

5 tengelyes huzalos szikraforgácsoló

Pályavezérlés huzalos szikraforgácsoló-gépen és marógépen

A rajzok elkészítésénél egyre nagyobb jelentőséggel bírnak a CAD rendszerek. Miután elkészült a rajz, a munkadarab alakjának összes adata geometriai alapelemek (pontok, egyenesek, körök stb.) formájában áll rendelkezésre.

Ezeket az adatokat a CNC program elkészítésekor használja fel a rendszer. A megfelelő program segítségével csak a megmunkálás sorrendjét és a technológiai adatokat kell a geometriai információkkal összekapcsolni. Ugyan úgy mint a gépi programozó-helyeknél egy forrásprogram készül, amelyet a posztprocesszor CNC programmá fordít le. Az ilyen, a tervezéstől a gépi megmunkálásig terjedő koncepciót nevezzük CAD-CAM rendszernek [ 16] .

Az alkatrészprogram előkészítő munkahely működéséhez szükséges adatok adatbázisokban vannak tárolva. Ezeket az adatbázisokat egy központi adatbázis-kezelő rendszeren keresztül érik el az egyes modulok. Az adatbázis-kezelő rendszer biztosítja a rendezett adattárolást, a gyors adatelérést a programok közötti adatforgalmat, az adatátvitelt, az adatbázisok karbantartását, valamint egységes adatkezelési módot nyújt a felhasználó számára.

Az adatbázis-kezelő rendszer szolgáltatásai az egyes programmodulokon keresztül automatikusan, illetve a felhasználó által előírt módon érhetők el. A kezelés döntő mértékben menütechnikával, rámutatásos alapon történik, gépeléssel csak a legszükségesebb esetekben kell adatot megadni. Az adatbázisok telepítése úgynevezett "fa" rendszerű. Egy adott adathoz egy azonosító, vagy azonosítók láncolatának kijelölése útján jutunk.
